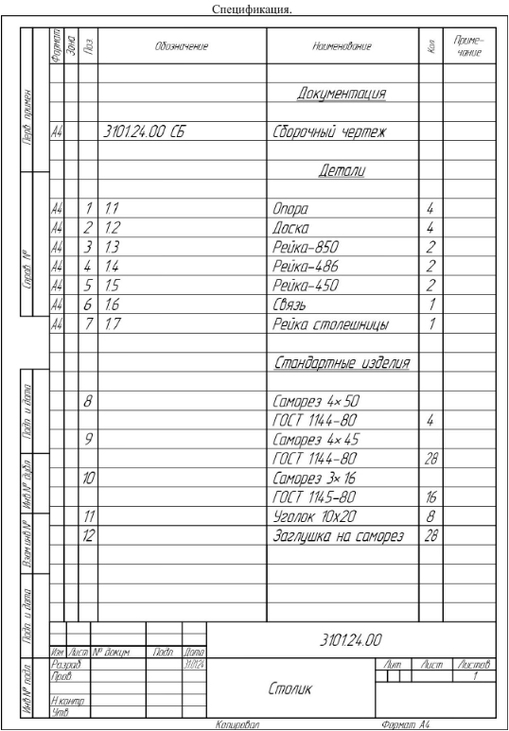

Спецификация.
1. Опора - (Брус клеенный 100х100х2500) - 4 шт.
2. Доска фасадная боковая нижняя (36х142х2278 доска палубная) - 2 шт.
3. Доска фасадная передняя нижняя (36х142х2066 доска палубная в сборе с царгой поз. 8 (могут поставляться раздельно – необходимо предварительно собрать) - 2 шт.
4. Доска фасадная боковая верхняя (36х142х2278 доска палубная) - 2 шт.
5. Доска фасадная передняя верхняя (36х142х2066 доска палубная) - 2 шт.
6. Доска для лежака с вырезами (22х142х1996 планкен с вырезами) - 2 шт.
7. Доска для лежака (22х142х1996 планкен) - 9 шт.
8. Царга внутренняя лежака (Планкен 20х95х1996) - 2 шт.
9. Отсутствует в данной конструкции
10. Отсутствует в данной конструкции
11. Лага лежака (40х125х2208 доска строганная) - 2 шт.
12. Крестовина верхняя длинная (22х142х2208 планкен) - 1 шт.
13. Крестовина верхняя короткая (22х142х1996 планкен) - 1 шт.
14. Еврошуруп (7х70 мм, изделия оснащены шлицем типа PZ и внутренним шестигранником) - 36 шт.
15. Крючок (Г-образный) - 40 шт.
16. Саморез (5х90 мм оцинкованный) - 16 шт.
17. Саморез (4х45) - 44 шт.
18. Ключ шестигранный (4мм) - 1шт.
19. Смазка силиконовая (в состав поставки не входит) - 1 уп.
Внимание! Изготовитель оставляет за собой право вносить изменения в конструкцию столика.
1.Назначение столика
Пляжный столик «Бережок-1.1» предназначен для размещения на свежем воздухе и служит
дополнительным оборудованием для размещения на нем вещей для отдыха при пляжной беседке
«Орион-1.3». Грузоподъемность максимальная – 50 кг (непродолжительная нагрузка).
Внимание: использование столика должно осуществляться только по назначению.
2.Правила транспортировки и хранения
Столик в разобранном виде транспортируют всеми видами транспорта в крытых транспортных
средствах, а также в контейнерах. Столик поставляется в 1-ом грузовом месте, упакована в
картонную упаковку с обозначенными на поверхности упаковки каждого комплекта надписями.
Транспортирование осуществляется в соответствии с правилами перевозки грузов на
соответствующем транспорте.
Хранение столика должно осуществляться в крытом помещении отправителя (покупателя).
Температура хранения от -30°С до + 50°С, относительная влажность воздуха от 45 до 70%. Срок
хранения – 12 месяцев.
Внимание: детали столика, поврежденные в процессе транспортировки, не подлежат
гарантийному ремонту или замене.
3.Правила эксплуатации и ухода за качелями-перголой Орион-3.
Сохранность столика зависит от соблюдений условий хранения, эксплуатации и ухода.
Эксплуатация столика возможна как в закрытых помещениях, так и на открытом воздухе.
Температура эксплуатации от -30°С до + 50°С, относительная влажность воздуха от 45 до 90%.
Столик должна быть установлен на ровную, плотную поверхность. Если поверхность рыхлая,
то под опоры столика подложить твердые подставки (куски доски, камни, кирпичи, металлические
пластины).
Уклон поверхности для установки столика 5° max.
На поверхность столика не рекомендуется ставить горячие и мокрые предметы. Необходимо
оберегать поверхности столика от попадания на них растворителей (типа бензина, ацетона и т.п.),
кислот и щелочей. В случае попадания немедленно протереть поверхность влажной тряпкой и
высушить.
Оберегать поверхности столика от механических повреждений: царапин, порезов, ударов и
вмятин. В случае их нанесения, закрасить водно-акриловой краской соответствующего цвета.
Внимание: Запрещена установка столика рядом с открытым огнем ближе 3 метров. Запрещена
установка столика на влажную поверхность (лужи и открытая вода).
Перед началом использования убедиться в надёжности крепления элементов столика и
устойчивой установки.
4.Подготовка к сборке.
1. Внимательно ознакомиться с данной инструкцией.
2. Распаковать грузовое место, скомплектовать детали и узлы согласно инструкции и схемы,
определить наличие необходимой фурнитуры.
3. Подготовить необходимый инструмент для монтажных работ: отвертку, рулетку, молоток,
гаечный ключ и т.п.
4. Во избежание повреждений фасадных кромок и поверхностей, сборку производить с
осторожностью, используя для подкладки упаковочный материал (картон).
5.Сборка качели
Внимание: сборку осуществлять с соблюдением техники безопасности для данного вида работ.

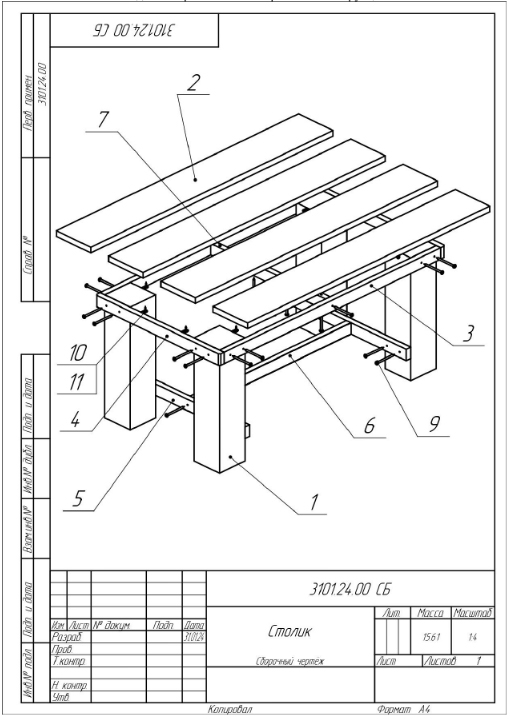

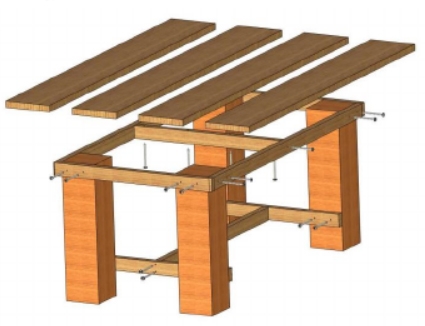

Рис 1 Столик пляжный модель «Бережок-1.1». Устройство конструкции.
Последовательность сборки столика.
Рис. 1
Распаковать грузовое место, достать крепежную фурнитуру. Собирать согласно Схемы на Рис.1.
Разложить опоры поз.1 на расстоянии друг от друга. Последовательно прикрутить к опорам при помощи
шурупов 4х45 рейки поз. 3,4 и 7. Отверстия в рейках уже просверлены. Проверить длину диагонали между углами опор по всему периметру столика. Допускаемые отклонения ± 1°. Если отклонения превышают допуск – провести регулировку. После регулировки диагоналей собрать нижнюю обвязку столика: прикрепить рейку поз.5 к опорам столика с внутренней стороны (2 шт) при помощи 4 шурупов 4х45 мм. После этого между нижними рейками установить связь поз.6 и скрепить 2 шурупами 4х45 мм.
Продолжить сборку столика, наложив доски столешницы поз.2 на собранный каркас. Доски столешницы можно разложить с зазором между ними до 5 мм. Скрепить доски столешницы к каркасу столика при помощи уголков и шурупов 3х16 мм. Дополнительно закрепить столешницу шурупами 4х45 мм через отверстия в рейке столешницы поз.7 снизу столика. Сборка столика завершена. Проверить изделие на устойчивость и жесткость легким пошатыванием столика. Протереть слегка увлажненной мягкой тканью и можно приступать к эксплуатации.
6. Гарантии производителя.
Производитель гарантирует соответствие столика требованиям безопасности при соблюдении условий транспортирования, хранения, сборки (при поставке в разобранном виде), эксплуатации. При нарушении данных условий гарантия производителя не распространяется. При механических поврежденияя, возникающим при транспортировке, хранении, сборке, установке и эксплуатации столика производитель ответственности не несет.
Внимание: ТУ допускает появление небольших трещин на деревянных деталях изделия в
процессе хранения и эксплуатации
